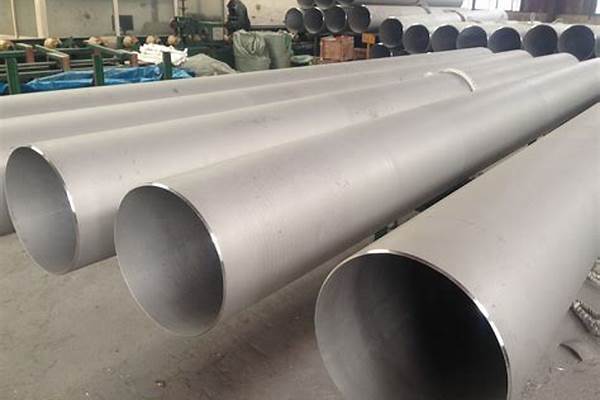

大口徑無縫鋼管管材壁厚測量_大口徑無縫鋼管管材壁厚測量視頻

大家好，今天我想和大家探究一下“大口徑無縫鋼管管材壁厚測量”的應用場景。為了讓大家更好地理解這個問題，我將相關資料進行了分類，現在就讓一起來探究吧。

文章目錄列表:

1.管子常識
2.國標無縫鋼管用于采暖的規格以以及壁厚是多少
3.大口徑厚壁鋼管的計算方式

管子常識

1.管道基本知識

公稱壁厚，用于表示管材壁厚的一個數值，它等于任意一點最小允許壁厚。

NPS是公稱尺寸的的表示。NPS是用于管道系統元件的字母和數字組合的尺寸標識，它由字母和后跟無因次的數字組成這個數字與端部連接件的規格（用英寸，代號為in）等特征尺寸直接相關。

DN是公稱尺寸（或稱為公稱直徑）的表示，是用于管道系統元件的字母和數字組合的尺寸標識，它由字母和后跟無因次的數字組成，這個數字與端部連接件的孔徑和外徑（用mm表示）等特征尺寸直接相關。

DN100的管子，有兩種規格，即管子外徑D108mm和管子外徑D114.3mm。

2.水管基本常識有哪些

水管是供水的管道，現代裝修水管都是采用埋墻式施工，水管的分類有三種，類是金屬管，如內搪塑料的熱鍍鑄鐵管、銅管、不銹鋼管等。

第二類是塑復金屬管，如塑復鋼管，鋁塑復合管等。第三類是塑料管，如PB、PP-R。

“隱蔽工程”是一個非常重要的問題，水管滲漏和爆裂將帶來難以彌補的后果。過去，用于供水的管道主要是鑄鐵管。

室外主要用砂模鑄鐵管，室內用的是鍍鋅鑄鐵管。但是由于使用幾年之后容易產生大量銹垢，滋生細菌，嚴重危害人體的健康。

國家已規定在2000年6 月1日起淘汰砂模鑄造管件和冷鍍鋅鑄鐵管，逐步限制熱鍍鑄鐵管的使用，推廣使用鋁塑復合管、新型塑料管等。國家還規定各種涉以以及飲用水管道的管子和配件，必須有衛生部門的批件，方可銷售。

3.水管基本常識有哪些

水管是供水的管道，現代裝修水管都是采用埋墻式施工，水管的分類有三種，類是金屬管，如內搪塑料的熱鍍鑄鐵管、銅管、不銹鋼管等。第二類是塑復金屬管，如塑復鋼管，鋁塑復合管等。第三類是塑料管，如PB、PP-R。

“隱蔽工程”是一個非常重要的問題，水管滲漏和爆裂將帶來難以彌補的后果。過去，用于供水的管道主要是鑄鐵管。室外主要用砂模鑄鐵管，室內用的是鍍鋅鑄鐵管。但是由于使用幾年之后容易產生大量銹垢，滋生細菌，嚴重危害人體的健康。國家已規定在2000年6 月1日起淘汰砂模鑄造管件和冷鍍鋅鑄鐵管，逐步限制熱鍍鑄鐵管的使用，推廣使用鋁塑復合管、新型塑料管等。國家還規定各種涉以以及飲用水管道的管子和配件，必須有衛生部門的批件，方可銷售。

4.管道工人的基礎知識

管道施工基本操作技術大致可分為劃線、鏨切、銼削、鋸割、鉆孔、攻絲、套絲、刮削、研磨、矯正、彎曲，以以以及管子的切斷、調直、整圓、坡口、組裝等工作。

基礎知識有：識圖與放樣，施工準備以以及管道測繪，管道預制加工，管道安裝一般工藝，小型機泵以以及儀表安裝，管道的清洗、試壓、脫脂、吹除、防腐、保溫，還有安全技術與文明生產等。

（引自《管道安裝工程》，游德文主編，化學工業出版社教材出版中心）

國家在這方面有專門的書籍，如《初級管道工工藝學》、《中級管道工工藝學》、《高級管道工工藝學》一套三本。

5.管道工的基本知識請問管道工的基礎知識.和應知應會.如能詳細點說明

推薦您購買《管道工操作技術800問》，書內詳盡管道工操作技能。

該書以問答的形式講述了管道工操作技術。作者結合長期從事管道施工和管理工作積累的經驗，以管道工操作技術為中心，從技能和安全兩個方面編寫此書，本書內容主要包括：基礎知識，常用材料，常用工具，看圖基礎，管道測量，管道連接，管道的展開下料，管道附件安裝，給排水安裝、維修，采暖安裝、維修，安全技術。

作者在編寫本書時，語言上力求簡明扼要，內容上主要以實際操作為主，理論為輔，采用問答的形式，極大地方便技術人員的學習。 本書可作為管道從業人員的參考書，也可供技校、職業院校的學生以以以及進城務工人員參考學習。

-------------------------------------------------------------------------------- 目錄章基礎知識 第二章常用材料 第三章常用工具 第四章看圖基礎 第五章管道測量 第六章管道連接 第七章管道的展開下料 第八章管道附件安裝與 第九章給水、排水安裝維修 第十章采暖安裝維修 第十一章安全技術 。

6.剛?cè)腴T管件知識培訓

1、目的通過本教材的學習，要求本公司有關員工掌握管件的基礎知識，學會識別、選用正確、合適的管件，了解鈦管件2、要求員工在學習本教材后，應課后做復習。

3、內容3.1、管件的定義管件是指和管子一起構成管道系統本身的零部件的統稱，在介質輸送中起著介質輸送、轉向、分流、改變流量、截流的作用。3.2、管件的分類一般將管道系統中除直管外的各種配件稱為管配件。

不過習慣地，將彎頭、三通、大小頭、管帽以以及各種管接頭稱為管件，同時將法蘭、閥門、膨脹節、管道支架等分別稱呼。主要就管件進行細分：3.2.1、按施工時管件與直管的連接方式不同，可分為三類：1）對焊類管件（BW）2）承插類管件（SW）3）螺紋類管件（TH）注：的產品為對焊類管件（BW）。

3.2.2、依據管件表面是否有焊縫存在，可分為兩類：1）無縫管件2）焊接管件注：的產品兩者都有，≤DN100的管件多為無縫管件，>DN100的管件多為焊接管件。3.3、管件的公稱直徑和公稱壓力3.3.1、公稱直徑公稱直徑以DN表示，后面跟著整數。

它是國家標準中規定的直徑數據，是選用管子、管件、閥門時的計算依據。公稱直徑又稱公稱通徑，它既非管子管件的外徑，而是一種和內徑外徑有關連的名義直徑，例如DN150，數字后的單位mm省略，其相應的管子外徑公制尺寸為？159，英制尺寸為？168.3。

所以在管件中DN只是概念值，并不能指明管子具體的外徑。字母DN后面的數字不代表測量值，也不能用于計算目的。

目前國內外公稱直徑分級基本相同。公稱直徑單位美國采用in，采用mm，按1in=25.4mm。

化工部標準規定的公稱直徑和鋼管外徑對照表（表1）：公稱直徑 DN 15 20 25 32 40 50 65 80 100 125 NPS 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 5 鋼管外徑 A 21.3 26.9 33.7 42.4 48.3 60.3 76.1 88.9 114.3 139.7 B 18 25 32 38 45 57 76 89 108 133 公稱直徑 DN 150 200 250 300 350 400 450 500 600 NPS 6 8 10 12 14 16 18 20 24 鋼管外徑 A 168.3 219.1 273.0 323.9 355.6 406.4 457 508 610 B 159 219 273 325 377 426 480 530 630 注明：此表應熟記。 3.3.2、公稱壓力公稱壓力是指管子或管件在0~200℃常溫條件下所允許的設計壓力（工作壓力），p是壓力符號，公稱壓力有兩種表示，一種為PN歐洲體系，單位為Mpa（老版標準中為bar，就是常說的公斤力，1bar≈0.1Mpa），表示為PN1.6Mpa；另一種為CLASS美洲體系，單位為psi（磅每平方英寸），表示為CL600。

歐洲體系PN與美國體系CLASS對照表（表2）:PN/Mpa CLASS/psi PN/Mpa CLASS/psi 2.0 150 15.0 900 5.0 300 26.0 1500 6.8 400 42.0 2500 11.0 600 注明：此表應熟記3.4、管件的外徑和壁厚3.4.1管件的外徑管件的外徑分為公制和英制兩個系列（在一些標準中，也稱為A系列、B系列），外徑尺寸在標準中有規定，具體見表1。凡不在標準中的外徑尺寸均為非標尺寸。

3.4.2管件的壁厚管件的壁厚系列在不同的標準中所表示的也不相同。1）以管子表號（Sch）表示的壁厚系列Sch管子表號是設計壓力與設計溫度下材料的許用應力的比乘以1000經過圓整后的數值。

管子表號并不是壁厚，是壁厚系列。同一管徑，在不同的管子表號其壁厚各異。

國家標準中采用的壁厚等級表（表3）:2）美國ANSI和MSS規定的以管子質量表示壁厚，將管壁厚度分為三種：（1）標準質量管，以STD表示。（2）加厚管，以XS表示。

（3）特厚管，以XXS表示。Sch40 DN≤250mm的管子相當于STD管。

Sch80 DN ≤200mm的管子相當于XS管。具體見表3。

3）、ISO和日本部分標準采用壁厚尺寸表示壁厚系列，3、3.5、4、4.5、5、5.5、6mm等。3.4、鈦產品標準產品名稱 執行標準 鈦板 GB/T3621-2007鈦以以及鈦合金板材 鈦管 GB/T3624-2010鈦以以及鈦合金無縫管 GB/T3625-2007換熱器以以及冷凝器用鈦以以及鈦合金管 鈦棒 GB/T2965-2007鈦以以及鈦合金棒材 鈦環和鈦餅 GB/T16598-2009鈦以以及鈦合金餅和環 鈦管件 GB/T12459-2005鋼制對焊無縫管件 GB/T13401-2005鋼板制對焊管件 HG/T3651-1999鈦制對焊無縫管件 GB/T27684-2010鈦以以及鈦合金無縫和焊接管件 4 管子示意圖4.1外徑的測量：小口徑管子的外徑測量應使用游標卡尺，大口徑應使用卷尺測量，分別測量管口端十字線方向2點。

4.2壁厚的測量：用壁厚千分尺測量距離管口不少于10mm處的厚度，讀取測量值，測量不少于2次。5管件示意圖5.1彎頭（45°、90°、180°）其中長半徑為R=1.5D短半徑為R=1.0D5.2三通、四通（等徑、異徑）5.3翻邊5.4管帽5.5異徑管（同心、偏心）。

國標無縫鋼管用于采暖的規格以以及壁厚是多少

6分、1寸、1.5寸、2寸、3寸普通鋼管國標厚度

采用螺紋連線、溝槽連線的焊接鋼管尺寸：

6分即DN20鋼管，壁厚為：2.8mm；

1寸即DN25鋼管，壁厚為：3.2mm；

1.5寸即DN40鋼管，壁厚為：3.5mm；

2寸鋼管即DN50鋼管，壁厚為：3.8mm；

3寸鋼管即DN80鋼管，壁厚為：4.0mm。

摘自GB3091-2008.

國標1.5寸厚度為3.0的長度6米的鋼管重多少斤

普通碳鋼、合金鋼鋼管理論重量計算公式為：

W=0.02466（D-S）S ------鋼的密度取7.85kg/dm?

注釋：每米重量kg/m=（外徑-壁厚）*壁厚*0.02466 單位取毫米：mm

例如Ф48*3的鋼管每米重量為：

(48-3)*3*0.02466=3.329公斤/米；6米的重量為19.974公斤。

國標1.2寸,1.5寸,2寸3.00mm大棚鋼管價格

1.2寸 2930

1.5寸 2900

2寸 2900

都是不含稅的價格！

兩寸的鍍鋅鋼管國標是多厚

DN50（2吋）的鍍鋅鋼管國家標準的壁厚為3.5mm

1寸鋼管理論重量表 1寸管國標外徑是多少

1吋焊接鋼管國標外徑33.5毫米，每米重量：2.42公斤（標準壁厚3.25毫米）、2.91公斤（加厚鋼管壁厚4毫米）。不過，市場上所售的鋼管壁厚大多低于標準值，但外徑不變。

DN100鋼管國標厚度

DN100鋼管壁厚δ（mm）

低壓流體輸送用鍍鋅焊接鋼管（GB／T 3091）

普通鋼管δ4.00 ＋12％－15％

加厚鋼管δ5.00 ＋12％－15％

低壓流體輸送用焊接鋼管（GB／T 3092）

普通鋼管δ4.00 ＋12％－15％

加厚鋼管δ5.00 ＋12％－15％

冷拔（軋）無縫鋼管（GB／T 8162）

δ有1.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.5、4.0、5.0、5.5、6.0、6.5、7.0、7.5、8.0、8.5、9.0、10、11、12。

耐磨管分幾種 耐磨管彎頭尺寸有和普通鋼管彎頭尺寸一樣的嗎

沒有圖紙另外說明的話，一樣

求Φ325碳鋼管國標尺寸，壁厚，內外半徑等尺寸，越詳細越好，謝謝！

這個。你是要無縫鋼管還是焊接的？有各種規格的，建議你查手冊，機械設計手冊、五金手冊等，在網上下個軟體版的很方便

350鋼管國標厚度是多少

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100MM的無縫鋼管郵102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108*5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱，在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連線尺寸，公稱直徑采用符號DN表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

. 管子系列標準

壓力管道設計以以及施工，考慮壓力管道以以及其元件標準系列的選用。世界各國應用的標準體系雖然多，大體可分成兩大類。壓力管道標準見表3。法蘭標準見表4。

表3 壓力管道標準

分 類

大外徑系列

小外徑系列

規格

DN-公稱直徑

Ф－外徑

DN15-ф22mm，DN20-ф27mm

DN25-ф34mm，DN32-ф42mm

DN40-ф48mm，DN50-ф60mm

DN65-ф76(73)mm，DN80-ф89mm

DN100-ф114mm，DN125-ф140mm

DN150-ф168mm，DN200-ф219mm

DN250-ф273mm，DN300-ф324mm

DN350-ф360mm，DN400-ф406mm

DN450-ф457mm，DN500-ф508mm

DN600-ф610mm，

DN15-ф18mm，DN20-ф25mm

DN25-ф32mm，DN32-ф38mm

DN40-ф45mm，DN50-ф57mm

DN65-ф73mm，DN80-ф89mm

DN100-ф108mm，DN125-ф133mm

DN150-ф159mm，DN200-ф219mm

DN250-ф273mm，DN300-ф325mm

DN350-ф377mm，DN400-ф426mm

DN450-ф480mm，DN500-ф530mm

DN600-ф630mm，

1噸1.5寸0.27厚鋼管多少根

鋼管的理算公式=（外徑-壁厚）*壁厚*0.02466=每米重量

1.5寸鋼管換算成規格是 45*0.27.每米重量0.30公斤每米

1噸就是 1000公斤，45鋼管長度大約為6米左右，1000除以 6米 除以 0.3公斤每米，就是1噸的根數

總共 555跟左右

大口徑厚壁鋼管的計算方式

國標無縫鋼管用于采暖規格如下表：

用途分類

GB/T8162-2008（結構用無縫鋼管）。經常用于一般結構和機械結構。其代表材質（牌號）：碳素鋼20、45號鋼；合金鋼Q345、20Cr、40Cr、20CrMo、30-35CrMo、42CrMo等。

GB/T8163-2008（輸送流體用無縫鋼管）。經常用于工程以以及大型設備上輸送流體管道。代表材質（牌號）為20、Q345等。

GB3087-2008（低中壓鍋爐用無縫鋼管）。經常用于工業鍋爐以以及生活鍋爐輸送低中壓流體的管道。代表材質為10、20號鋼。

GB5310-2008（高壓鍋爐用無縫鋼管）。經常用于電站以以及核電站鍋爐上耐高溫、高壓的輸送流體集箱以以及管道。代表材質為20G、12Cr1MoVG、15CrMoG等。

擴展資料：

承受壓力計算

1、國標無縫管外徑、規格、壁厚求能承受壓力計算(鋼管不同材質抗拉強度不同)壓力=(壁厚*2*鋼管材質抗拉強度)/(外徑*系數)；

2、已知無縫管無縫鋼管外徑和承受壓力求壁厚計算：壁厚=(壓力*外徑*系數)/(2*鋼管材質抗拉強度)；

3、無縫管壓力系數表示：鋼管壓力P<7Mpa 系數S=8 7<鋼管壓力P<17.5 系數S=6 鋼管壓力P>17.5 系數S=4。

百度百科-gb6479-2013鋼管

百度百科-國標無縫鋼管

大口徑厚壁鋼管重量公式：[(外徑-壁厚)*壁厚]*0.02466=kg/米（每米的重量）

鋼管承受壓力計算：

一：以知無縫管無縫鋼管外徑規格壁厚求能承受壓力計算 （鋼管不同材質抗拉強度不同）

壓力=（壁厚*2*鋼管材質抗拉強度）/（外徑*系數）

二：以知無縫管無縫鋼管外徑和承受壓力求壁厚計算：

壁厚=（壓力*外徑*系數）/（2*鋼管材質抗拉強度）

三：鋼管壓力系數表示：

壓力P<7Mpa 系數S=8

7<鋼管壓力P<17.5 系數S=6

壓力P>17.5 系數S=4 [2]

好了，今天關于“大口徑無縫鋼管管材壁厚測量”的話題就到這里了。希望大家通過我的對“大口徑無縫鋼管管材壁厚測量”有更全面、深入的認識，并且能夠在今后的學習中更好地運用所學知識。
