焊接鋼管國標規格尺寸表_焊接鋼管國標規格尺寸表圖片

今天，我將與大家共同探究焊接鋼管國標規格尺寸表的今日更新，希望我的能為有需要的朋友提供一些參考和建議。

文章目錄列表:

1.求國標管壁厚規格
2.6寸焊管的外徑是多少厘米
3.焊接鋼管國家標準有哪些？
4.請問焊接鋼管（直縫管）DN150的外徑是159還是168
5.焊接鋼管標準DN400壁厚是多少

求國標管壁厚規格

高頻焊接鋼管國標壁厚表

品名 規格 材質 價格（元/噸） 漲跌

焊管 6分*2.5mm（Φ27*2.5mm） Q195-Q215 3850 +30

焊管 1寸*3.0mm（Φ33*3.0mm） Q195-Q215 3830 +30

焊管 1.5寸*3.25mm（Φ48*3.25mm）Q195-Q215 3700 +30

焊管 4寸*3.75mm（Φ114*3.75mm） Q215-Q235 3680 +30

焊管 6寸*4.0mm（Φ168*4.0mm） Q215-Q235 3780 +30

焊管 8寸*5.0mm（Φ219*5.0mm） Q215-Q235 3780 +30

焊接鋼管國標壁厚表

品名 規格 材質 價格（元/噸）

焊管 6分*2.5mm（Φ27*2.5mm） Q195-Q215 3730

焊管 1寸*3.0mm（Φ33*3.0mm） Q195-Q215 3750

焊管 1.5寸*3.25mm（Φ48*3.25mm）Q195-Q215 3670

焊管 4寸*3.75mm（Φ114*3.75mm） Q215-Q235 3650

焊管 6寸*4.0mm（Φ168*4.25mm） Q215-Q235 3850

焊管 8寸*5.0mm（Φ219*5.75mm） Q215-Q235 3900

焊接鋼管種類挺多的，直縫電焊鋼管的壁厚允許誤差

高精度 較高精度 普通精度

壁厚4mm +0.10到-0.20 ±0.22 ±10%

這是焊管部分，其它自己再找！

國家標準鋼管規格表

（本內容來源.暨更多更詳細的相關資料：五金手冊）

厚度 管重/米 直徑 厚度 管重/米 直徑

159 4 15.29 820 10 199.75

\ 5 18.99 \ 12 239.10

\ 6 22.64 \ 14 278.26

219 4 21.21 920 8 179.92

\ 5 26.39 \ 9 202.19

\ 6 31.52 \ 10 224.41

\ 7 36.60 \ 12 268.70

\ 8 41.63 \ 14 312.79

273 5 33.04 1020 8 199.65

\ 6 39.51 \ 9 224.38

\ 7 45.92 \ 10 249.07

\ 8 52.28 \ 12 298.29

325 5 39.46 \ 14 347.31

\ 6 47.20 \ 16 396.14

\ 7 54.89 \ 18 444.77

\ 8 62.54 1220 10 298.39

\ 9 70.13 \ 12 357.47

\ 10 77.68 \ 14 416.36

377 6 54.89 \ 16 475.05

\ 7 63.87 1420 12 416.66

\ 8 72.80 \ 14 485.41

\ 9 81.67 \ 16 553.96

\ 10 90.50 1620 12 475.84

426 6 62.14 \ 14 554.46

\ 7 72.33 \ 16 632.87

\ 8 82.46 \ 18 711.10

\ 9 92.55 1820 12 535.02

\ 10 102.59 \ 14 623.50

480 6 70.13 \ 16 711.79

\ 7 81.65 \ 18 799.87

\ 8 93.12 \ 20 887.76

\ 9 104.53 14 692.55

\ 10 115.90 \ 16 790.70

529 7 90.11 \ 18 888.65

\ 8 102.78 \ 20 986.40

\ 9 115.41 \ 22 1083.95

\ 10 127.99 2220 16 869.61

630 8 122.71 \ 18 977.42

\ 9 137.82 \ 22 1192.46

\ 10 152.89 \ 24 1299.68

720 8 140.46 2420 16 948.52

\ 9 157.80 \ 18 1066.20

\ 10 175.09 \ 20 1183.68

820 8 160.19 \ 22 1300.96

\ 9 179.99 \ 24 1418.05

6寸焊管的外徑是多少厘米

國標焊管以以及鍍鋅管規格重量表(按GB/T3091—2001標準執行)\0d\\0d\規格外徑mm壁厚mm最小壁厚mm焊管（6米定尺）鍍鋅管(6米定尺） \0d\米重kg根重kg米重kg根重kg \0d\公稱內徑英寸 \0d\DN151/221.32.82.451.287.681.3578.14 \0d\DN203/426.92.82.451.669.961.7610.56 \0d\DN25133.73.22.82.4114.462.55415.32 \0d\DN321.2542.43.53.063.3620.163.5621.36 \0d\DN401.548.33.53.063.8723.224.1024.60 \0d\DN50260.33.83.3255.2931.745.60733.64 \0d\DN652.576.14.03.57.1142.667.53645.21 \0d\DN80388.94.0 8.3850.288.8853.28 \0d\DN1004114.34.0 10.8865.2811.5369.18 \0d\DN12551404.5 15.0490.2415.94298.65 \0d\DN1506168.34.5 18.18109.0819.27115.62 \0d\DN2008219.1 6.0\0d\（焊管）\0d\ 31.53189.18 \0d\DN2008219.1 6.5\0d\（熱鍍鋅） 36.12216.72 \0d\\0d\鍍鋅鋼管常用規格\0d\公稱口徑外徑壁厚鍍鋅管壁黑鐵管增加的重量系數\0d\MMMMMM普通鋼管加厚鋼管\0d\610.021.0641.059\0d\813.52.751.0561.046\0d\1017.03.501.0561.046\0d\1521.33.151.0471.039\0d\2026.83.401.0461.039\0d\2533.54.251.0391.032\0d\3242.35.151.0391.032\0d\4048.04.001.0361.030\0d\5060.05.001.0361.028\0d\6575.55.251.0341.028\0d\8088.54.251.0321.027\0d\100114.07.001.0321.026\0d\125140.07.501.0281.023\0d\150165.07.501.0281.023\0d\說明：W=C*[0.02466*(D-S)*S] \0d\ W--鍍鋅管每米重量：kg/m\0d\ C--鍍鋅管比黑鐵管增加的重量系數\0d\ D--黑鐵管的外徑\0d\ S--黑鐵管的壁厚\0d\\0d\W=0.02466*S*(公稱外徑-S)\0d\鍍鋅鋼管每米重量=0.02466壁厚（外徑-壁厚）X1.06\0d\鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3\0d\\0d\鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 尺寸單位取米（M）,則計算的重量結果為公斤（Kg） \0d\鋼的密度為： 7.85g/cm3 \0d\鋼材理論重量計算 \0d\鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為： \0d\W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000 \0d\各種鋼材理論重量計算公式如下： \0d\名稱（單位） \0d\計算公式 符號使用性能 計算舉例 \0d\圓鋼 盤條（kg/m） \0d\W= 0.006165 ×d×d \0d\d = 直徑mm \0d\直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \0d\螺紋鋼（kg/m） \0d\W= 0.00617 ×d×d \0d\d= 斷面直徑mm \0d\斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \0d\方鋼（kg/m） \0d\W= 0.00785 ×a ×a \0d\a= 邊寬mm \0d\邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \0d\扁鋼 \0d\（kg/m） \0d\W= 0.00785 ×b ×d \0d\b= 邊寬mm \0d\d= 厚mm \0d\邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \0d\六角鋼 \0d\（kg/m） \0d\W= 0.006798 ×s×s \0d\s= 對邊距離mm \0d\對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg \0d\八角鋼 \0d\（kg/m） \0d\W= 0.0065 ×s ×s \0d\s= 對邊距離mm \0d\對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \0d\等邊角鋼 \0d\（kg/m） \0d\= 0.00785 ×[d （2b _ d ）+0.215 （R2 _ 2r 2 ）] \0d\b= 邊寬 \0d\d= 邊厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.15kg \0d\不等邊角鋼 \0d\（kg/m） \0d\W= 0.00785 ×[d （B+b _ d ）+0.215 （R2 _ 2 r 2 ）] \0d\B= 長邊寬 \0d\b= 短邊寬 \0d\d= 邊厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.46kg\0d\槽鋼 \0d\（kg/m） \0d\W=0.00785 ×[hd+2t （b _ d ）+0.349 （R2 _ r 2 ）] \0d\h= 高 \0d\b= 腿長 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 _ 5 ）+0.349 ×（82_4 2 ）]=8.04kg \0d\工字鋼（kg/m） \0d\W= 0.00785 ×[hd+2t （b _ d ）+0.615 （R2 _ r 2 ）] \0d\h= 高 \0d\b= 腿長 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 內弧半徑 \0d\r= 端弧半徑 \0d\求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 _10 ）+0.615 ×（102 _5 2 ）]=42.03kg \0d\鋼板（kg/m2） \0d\W= 7.85 ×d \0d\d= 厚 \0d\厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \0d\鋼管（包括無縫鋼管以以及焊接鋼管（kg/m） \0d\W= 0.02466 ×S （D _ S ） \0d\D= 外徑 \0d\S= 壁厚 \0d\外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 _4 ）=5.52kg

焊接鋼管國家標準有哪些？

6寸焊管的外徑是16.5厘米

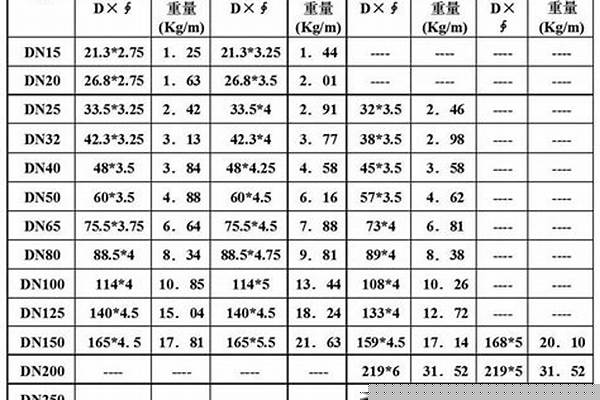

如下圖：

焊接鋼管生產工藝簡單，生產效率高，品種規格多，設備投資少，但一般強度低于無縫鋼管。

較小口徑的焊管采用直縫焊，大口徑焊管則多采用螺旋焊；按鋼管端部形狀分為圓形焊管和異型（方、矩型等）焊管；按材質和用途不同分為礦用流體輸送焊接鋼管、低壓流體輸送用鍍鋅焊接鋼管、帶式輸送機托輥電焊鋼管等?，F(xiàn)行國標中的規格尺寸表，按外徑*壁厚由小到大排序。

擴展資料：

焊管按用途分類：

一般焊管：一般焊管用來輸送低壓流體。用Q195A、Q215A、Q235A鋼制造。也可采用易于焊接的其它軟鋼制造。鋼管要進行水壓、彎曲、壓扁等實驗，對表面質量有要求，一般來說交貨長度為4-10m，常要求定尺（或倍尺）交貨。

焊管的規格用公稱口徑表示（毫米或英寸）公稱口徑與實際的不同，焊管按規定壁厚有普通鋼管和加厚鋼管兩種，鋼管按管端形式又分帶螺紋和不帶螺紋兩種。

吹氧焊管：用作煉鋼吹氧用管，一般用小口徑的焊接鋼管，規格由3/8寸-2寸八種。用08、10、15、20或Q195-Q235鋼帶制成。為防蝕，有的進行滲鋁處理。

按生產分類

1、按工藝分——電弧焊管、電阻焊管（高頻、低頻）、氣焊管、爐焊管。

2、按焊縫分——直縫焊管、螺旋焊管。

按斷面形狀分類

1、簡單斷面鋼管——圓形鋼管、方形鋼管、橢圓形鋼管、三角形鋼管、六角形鋼管、菱形鋼管、八角形鋼管、半圓形鋼圓、其他。

2、復雜斷面鋼管——不等邊六角形鋼管、五瓣梅花形鋼管、雙凸形鋼管、雙凹形鋼管、瓜子形鋼管、圓錐形鋼管、波紋形鋼管、表殼鋼管、其他。

百度百科-焊管

請問焊接鋼管（直縫管）DN150的外徑是159還是168

算一算你家裝修要花多少錢

焊接鋼管按照形狀分類，也可按照焊縫形狀分類，一般分為直縫焊接鋼管和螺旋焊接鋼管，也可按照用途分類。 焊接鋼管國家標準有：一、焊接鋼管：執行國家gb/t13793-2001標準熱鍍鋅管：執行國家gb/t3091-2001標準二、產品鋼管國標于水、污水、燃氣、空氣、采暖蒸氣等低壓流體輸送和結構用的直縫焊接鋼管。三、國標產品鋼管國標：長度：定尺6米/四、焊管、鍍鋅管米重表型號/mm公稱口徑/in規格/mm（外徑*壁厚）焊管國標米重kg/m鍍鋅管國標米重kg/m每件支數dn154分21。3*2。751。261。34217支/件dn206分焊接鋼管國標。8*2。751。631。73169支/件dn直縫焊管理論重量表寸33。5*3。252。422。高壓鍋爐用無縫管支/件dn321。2寸42。3*3。253。133。3291支/件dn401。5寸48*3。53。844。0791支/件dn502寸60*3。54。885。衡陽鋼管支/件dn652。5寸75。5*3。756。647。0437支/件dn803寸88。5*4。08。348。8437支/件dn1004寸114*4。010。8511。5019支/件dn1255寸140*4。515。0415。9419支/件dn1506寸165*4。517。8118。8819支/件dn2008寸219*6。031。5233。417支/

輸入面積，免費獲取裝修報價

焊接鋼管標準DN400壁厚是多少

DN150 是國際通用尺寸 159mm 是 國標尺寸 168mm 是美標尺寸。

DN是指管道的公稱直徑,注意:這既不是外徑也不是內徑;應該與管道工程發展初期與英制單位有關;一般來說用來描述鍍鋅鋼管,它與英制單位的對應關系如下:

4分管:4/8英寸:DN15;

6分管:6/8英寸:DN20;

1寸管:1英寸:DN25;

寸二管:1又1/4英寸:DN32;

寸半管:1又1/2英寸:DN40;

兩寸管:2英寸:DN50;

三寸管:3英寸:DN80(很多地方也標為DN75);

四寸管:4英寸:DN100;

擴展資料

為了使管子、管件連接尺寸統一，采用DN表示其公稱直徑（也稱公稱口徑、公稱通徑)。化工廠用來輸送水、煤氣、空氣、油以以以及取暖用蒸汽等一般壓力的流體，管道往往采用電焊鋼管，稱有縫管。

有縫管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。(管子又分為英制管和公制管的。

公稱直徑為DN100的管，該管為國際通用系列（俗稱英制管），其外徑是114.3mm；該管為國內沿用系列（俗稱公制管），其外徑是108mm。 這樣就出現了兩種直徑了，不矛盾的。)公稱直徑可用公制mm表示，也可用英制in表示。

參考資料:百度百科-公稱直徑

DN400的壁厚GB/T 21835-2008《焊接鋼管尺寸以以及單位長度重量 》的規定，DN400的壁厚有：2.6、2.8、2.9、3.1、3.2、3.4、3.6、3.8、4.0、4.37、4.5、4.78、5.0、5.16、5.4、5.56、5.6、6.02、6.3、6.35、7.0、7.92、8.0、8.74、8.8、9.53、10.0、10.31、11.0、11.91、12.5、12.7、14.2、15.05、16.0、16.66、17.5、19.05、20.0、20.62、22.2、23.83、25.0、26.19、28.0、28.58、30.0。

公稱直徑DN代表公稱直徑。管子的直徑可分為外徑、內徑、公稱直徑。如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100mm的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

好了，關于“焊接鋼管國標規格尺寸表”的話題就講到這里了。希望大家能夠通過我的講解對“焊接鋼管國標規格尺寸表”有更全面、深入的了解，并且能夠在今后的工作中更好地運用所學知識。
